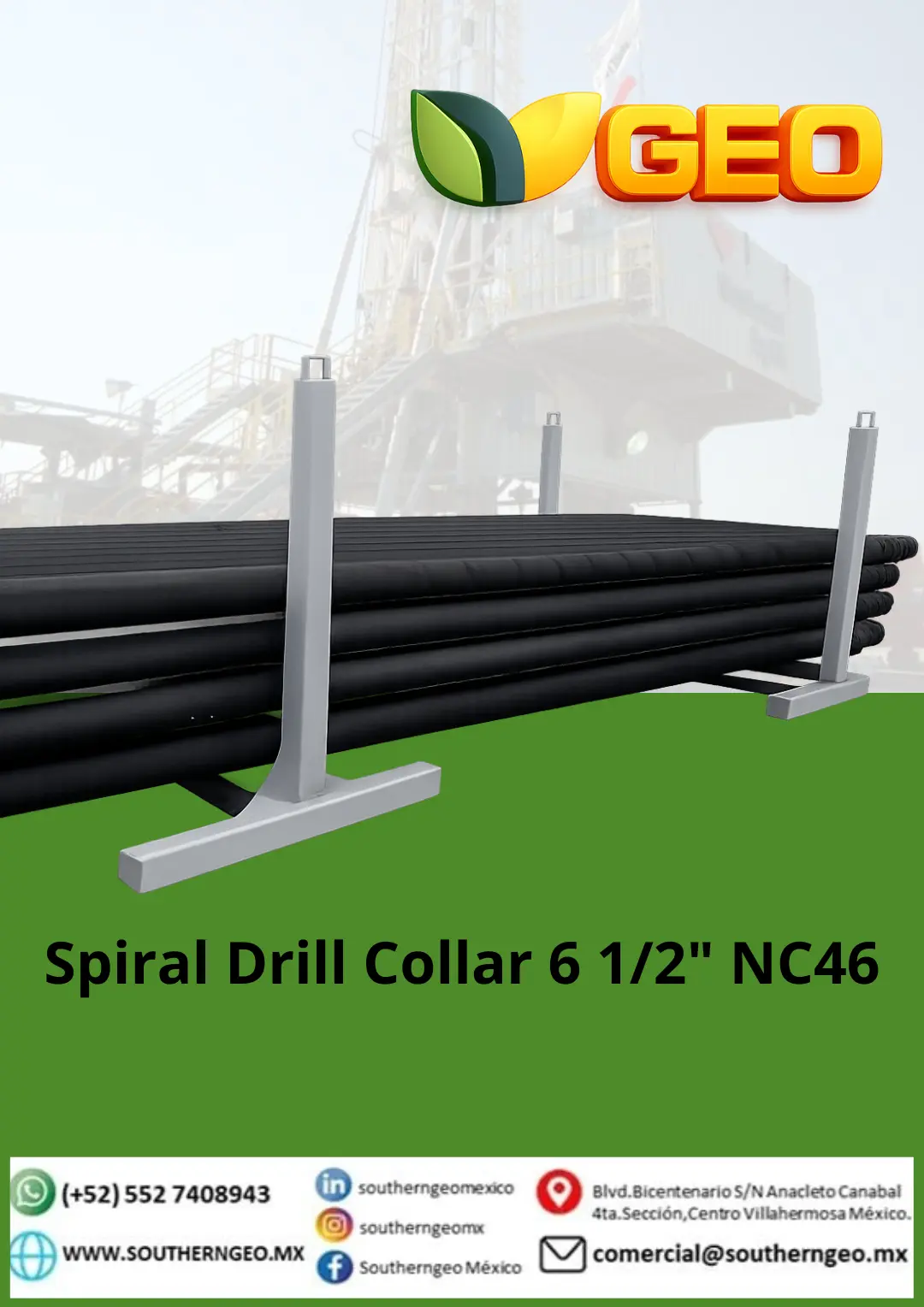

Spiral Drill Collar 6 1/2″ NC46 #86.49 lbs/ft
Descripción General
Este Portamechas Espiralado de 6½ pulgadas de diámetro exterior, fabricado por VAM Drilling, representa un componente fundamental en la sarta de perforación diseñado para operaciones exigentes. Con conexión NC46 y fabricado en acero especial AISI 4145 H Mod grado 110 KSI, este portamechas combina máxima resistencia mecánica con características de diseño optimizadas para mejorar el rendimiento en perforación direccional y vertical. El diseño espiralado exterior reduce significativamente el área de contacto con la formación, minimizando el riesgo de pega diferencial y mejorando la liberación de gas. Con una longitud estándar de 31 pies y un peso aproximado de 2,650 libras, este equipo está diseñado para las condiciones más desafiantes de perforación en la industria energética.
Características Principales
- Diámetro Óptimo de 6½ Pulgadas: Tamaño estándar de la industria que proporciona rigidez adecuada para mantener la verticalidad del pozo y suficiente espacio anular para la circulación eficiente del lodo.
- Diseño Espiralado Exterior: Las estrías helicoidales reducen la superficie de contacto con la pared del pozo hasta en un 40%, disminuyendo la fricción y el riesgo de atrapamiento por pega diferencial.
- Conexión NC46 de Alta Resistencia: Conexión estándar API que ofrece excelente transferencia de torsión y alineación precisa, con características especiales de alivio (boreback y relief groove) de Weatherford para mejorar la resistencia a la fatiga.
- Material AISI 4145 H Mod Grado 110 KSI: Aleación de acero cromo-molibdeno de media carbono, modificada y tratada térmicamente para alcanzar una resistencia mínima a la fluencia de 110,000 psi, ofreciendo óptima combinación de resistencia, tenacidad y resistencia al choque térmico.
- Pérdida por Ensamble (MUL) de 4,500 Pulgadas: Valor específico que debe considerarse en los cálculos de longitud total de la sarta para posicionamiento preciso de las herramientas de fondo.
- Relación de Resistencia a la Flexión (BSR) de 3.07: Ratio optimizado entre la resistencia de la conexión macho y hembra que asegura que, bajo cargas de flexión, la falla ocurra preferentemente en el cuerpo del portamechas y no en las roscas, facilitando la reparación.
Especificaciones Técnicas
- Diámetro Exterior (OD): 6½ pulgadas (6.50″)
- Diámetro Interior (ID): 2-13/16 pulgadas (2.8125″)
- Longitud Total: 31.0 pies
- Módulo de Sección: 26.02 in³
- Peso por Longitud: 86.49 lbs/pie
- Peso Aproximado por Unidad: 2,650 lbs
DIMENSIONES DE REBAJES:- Diámetro de Rebabo para Cuñas (Slip Recess): 6 pulgadas
- Longitud de Rebabo para Cuñas: 18 pulgadas
- Rebabo para Elevador: No Aplica (N/A) – diseño específico para manejo con cuñas
DATOS DE ENSAMBLAJE Y FLUIDOS:- Desplazamiento con Extremo Abierto: 1.32 galones US/pie
- Desplazamiento con Extremo Cerrado: 1.64 galones US/pie
- Capacidad Interna: 0.32 galones US/pie
RENDIMIENTO MECÁNICO:- Resistencia a la Fluencia por Tracción: 1,060,000 lbs
- Resistencia a la Fluencia por Torsión: 39,500 ft-lbs
- Torque de Ensamble Máximo: 24,700 ft-lbs
- Torque de Ensamble Mínimo y Recomendado: 22,400 ft-lbs
- Relación de Resistencia a la Flexión (BSR): 3.07
MATERIAL Y CONEXIÓN:- Especificación del Material: AISI 4145 H Mod
- Grado de Resistencia: 110 KSI (110,000 psi resistencia mínima a la fluencia)
- Tipo de Conexión: NC46
- Características Especiales de la Conexión: Weatherford Boreback (hembra) y Weatherford Relief Groove (macho).
Funciones Principales
- Provisión de Peso sobre la Barrena (WOB): Su elevada densidad y peso (86.49 lbs/pie) proporciona la fuerza de compresión necesaria para que la barrena penetre eficientemente en formaciones duras y abrasivas.
- Mantenimiento de la Verticalidad y Dirección: Su rigidez (alto módulo de sección de 26.02 in³) y diámetro mantienen la sarta de perforación en la trayectoria planeada, previniendo desviaciones no deseadas en pozos verticales.
- Estabilización Mecánica: Sirve como punto de apoyo rígido entre la barrena y los portamechas estriados o tubería de perforación, reduciendo vibraciones y cargas laterales perjudiciales.
- Reducción de Problemas Operativos: El diseño espiralado minimiza el contacto área-formación, reduciendo significativamente el riesgo de pega diferencial (differential sticking) en zonas de alta presión porosa.
- Transferencia Eficiente de Par Torsional: Transmite el torque rotacional desde la tubería de perforación hasta la barrena con mínima pérdida de energía, gracias a su robusta construcción y conexión NC46.
Beneficios Operativos
- Reducción Significativa del Riesgo de Pega Diferencial: El diseño espiralado puede reducir la probabilidad de atrapamiento del BHA en hasta un 60% comparado con portamechas lisos, disminuyendo costosos tiempos de pesca y pérdida de herramienta.
- Mayor Vida Útil y Resistencia a la Fatiga: El material AISI 4145 H Mod grado 110 KSI ofrece superior resistencia a la propagación de grietas por fatiga, especialmente en las áreas críticas de las conexiones, gracias a las características especiales de alivio de tensiones.
- Optimización de la Hidráulica del Pozo: El reducido diámetro de los rebajos para cuñas (6″) y el diseño espiralado mejoran la circulación del lodo alrededor del portamechas, facilitando la limpieza del pozo y el transporte de recortes.
- Mayor Seguridad en Conexiones: Los valores específicos de torque de ensamble (22,400 ft-lbs recomendado) aseguran un apriete óptimo que maximiza la integridad de la conexión sin dañar las roscas.
- Soporte Técnico Global: Disponibilidad de la red mundial de reparación y asistencia en campo de VAM Services y VAM Field Service International, asegurando soporte técnico y mantenimiento especializado en cualquier ubicación operativa.
- Flexibilidad Operativa: Adecuado tanto para perforación vertical convencional como para secciones verticales de pozos direccionales, gracias a su relación BSR equilibrada que protege las conexiones durante operaciones con cierta flexión.
Aplicaciones en la Industria
- Perforación de Pozos Profundos y Sobrebalanceados: Ideal para secciones intermedias y de producción donde las altas presiones de poro aumentan el riesgo de pega diferencial.
- Operaciones en Formaciones Inestables y Arcillosas: El diseño espiralado minimiza el contacto y la adhesión de arcillas expansivas al cuerpo del portamechas.
- Perforación Offshore en Aguas Profundas: Donde el costo por tiempo de perforación es extremadamente alto y la reducción del riesgo de pega diferencial es crítica para la economía del proyecto.
- Perforación Geotérmica y de Gas de Alta Temperatura: El material AISI 4145 H Mod mantiene sus propiedades mecánicas en ambientes de alta temperatura.
- Secciones Verticales de Pozos Direccionales y Horizontales: Proporciona el peso necesario y mantiene la verticalidad en la sección inicial antes del inicio de la desviación.
- Operaciones de Workover y Re-entrada de Pozos: Donde se requiere máxima confiabilidad del BHA en pozos con historial de problemas mecánicos o atrapamientos.
Modalidades de Suministro
🔹 Renta
- Equipos inspeccionados y certificados
- Disponibilidad inmediata
- Mantenimiento incluido
- Envíos en tiempo récord a cualquier estado de México
🔹 Venta
- Equipos nuevos o reacondicionados
- Opciones con certificación y trazabilidad
- Acompañamiento técnico para instalación
- Configuraciones personalizadas (H2S, HPHT, dual choke, etc.)
