Mud Pump Triplex HFF-1000 Series (746 KW)
Descripción General

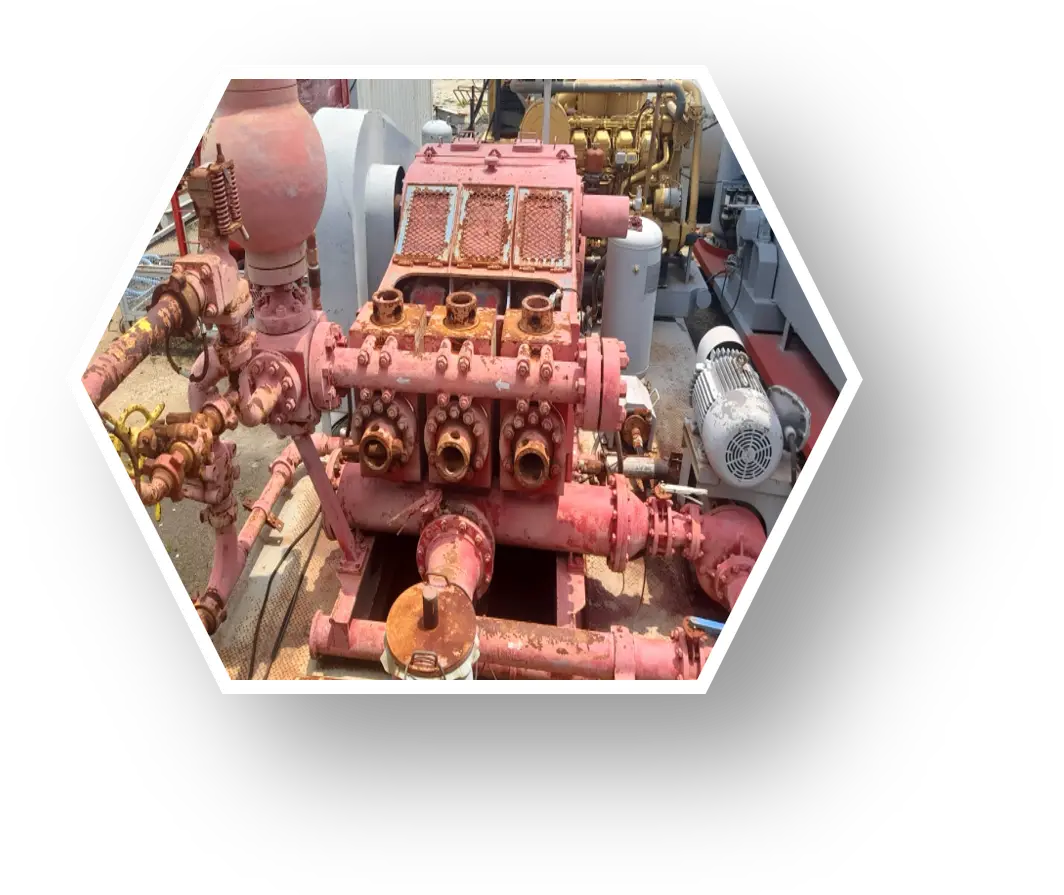

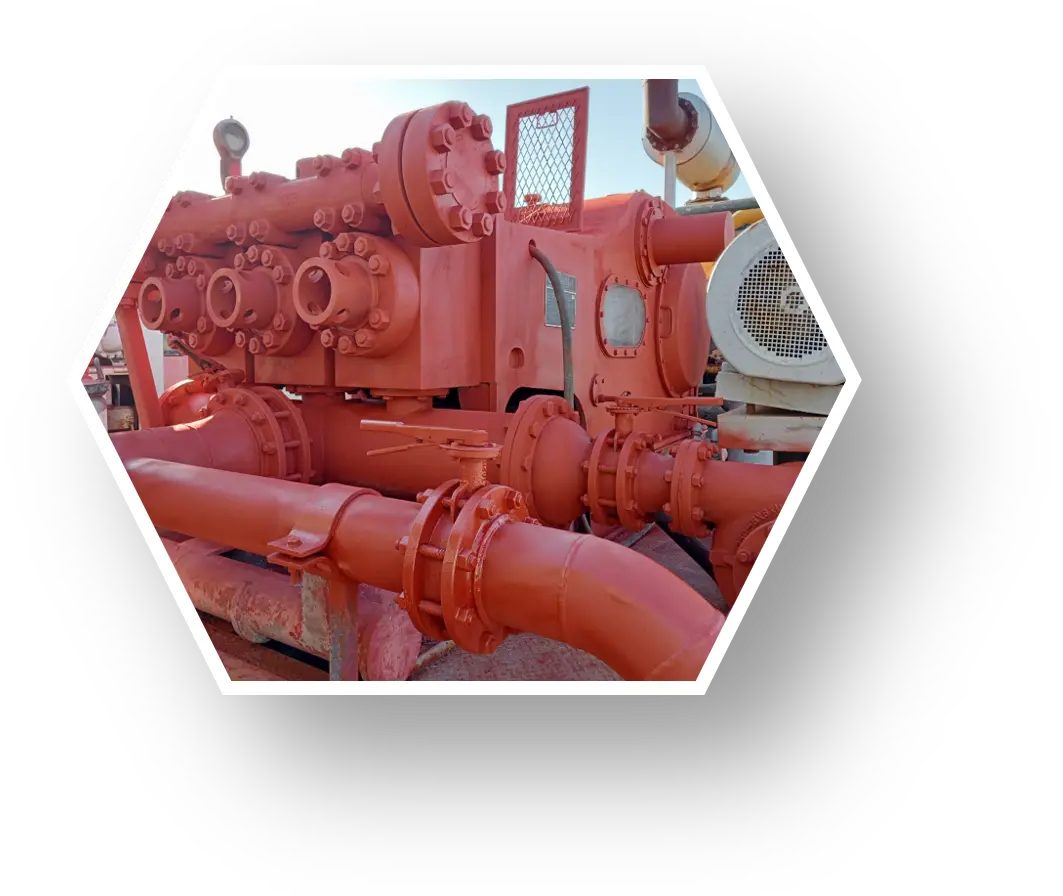

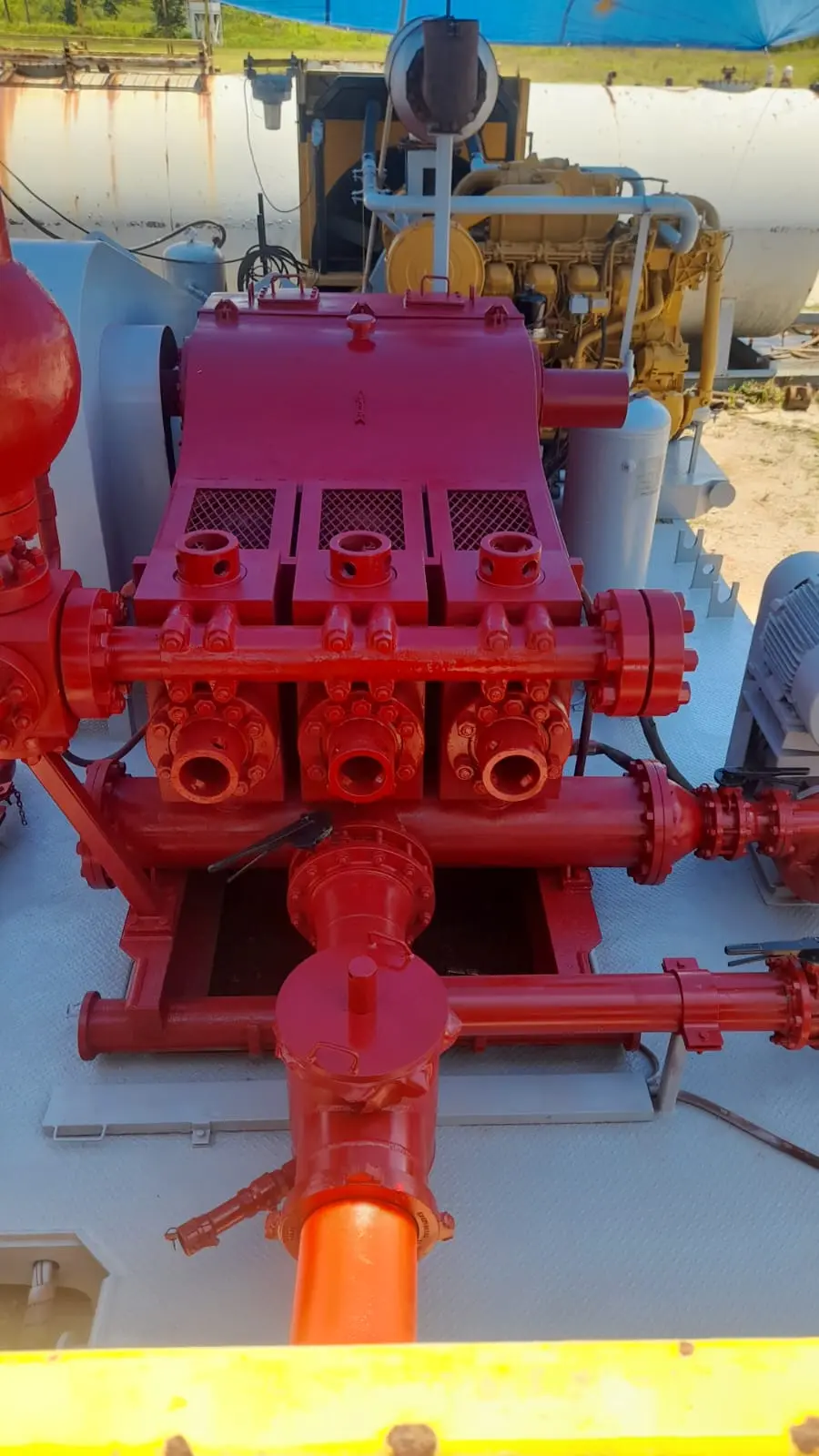

La Mud Pump Triplex HFF-1000 Series (746 KW) Skid, fabricada por Sichuan Honghua Petroleum Equipment Co. Ltd (HH Co.), representa una solución de alta potencia y confiabilidad diseñada para las demandas exigentes de la perforación petrolera moderna. Con un legado que se remonta a 2002, HH Co. ha desarrollado esta bomba triplex horizontal de efecto simple bajo estándares avanzados y un diseño maduro, respaldado por procesos de fabricación precisos, inspecciones rigurosas y equipos de prueba especializados. La bomba está certificada bajo la especificación API 7K y cuenta con licencia para portar el monograma API, garantizando interoperabilidad internacional y cumplimiento normativo. Este equipo integrado incluye no solo la bomba principal, sino también sistemas complementarios como el motor Caterpillar 3508, embrague WPT Power Clutch, bombas centrífugas auxiliares y tanques de aire y combustible, ofreciendo una solución llave en mano para operaciones de perforación eficientes y seguras.
Características Principales
- Potencia y Desempeño: Motor Caterpillar 3508 con potencia máxima de 682 kW (915 HP), acoplado a una bomba triplex de 746 kW (1000 HP).
- Certificación y Compatibilidad: Cumple con la especificación API 7K; componentes de desgaste, cojinetes y sellos intercambiables con productos internacionales equivalentes.
- Diseño Robusto: Construcción en skid con dimensiones compactas (4063 x 3167 x 1822 mm) y peso total de 18,790 kg, facilitando la instalación y movilidad en sitio.
- Sistema de Transmisión: Embrague neumático WPT Power Grip W21-CG-300 con torque de 32,019 N-m, diseñado para aplicaciones de alta exigencia.
- Componentes Auxiliares: Incluye bomba centrífuga MP Pumps 28347 Series (200 GPM), tanques de aire y combustible de 60 galones, y centrífuga precargadora MCM 250 Series con capacidad de 1800 GPM.
Especificaciones Técnicas
- Tipo de Bomba: Horizontal triplex, de efecto simple, con potencia nominal de entrada de 746 kW (1000 HP).
- Velocidad de Embolada: 140 strokes por minuto (SPM), con camisa máxima de 170 x 254 mm.
- Sistema de Transmisión: Engranaje tipo “herringbone”, relación de transmisión 4.207:1, lubricación forzada + por salpicadura.
- Motor Principal: Caterpillar 3508, diésel de 4 tiempos, V8, con turbo compresor y posenfriador, velocidad nominal de 1200 rpm.
- Embrague: WPT Power Grip W21-CG-300, torque 32,019 N-m, presión neumática de 100 psi, diámetro de 635 mm.
- Conexiones: Tubería de succión de 12” (flange), descarga de 5 1/8” flange para 5000 psi.
- Rango de Presión y Desplazamiento: Desde 2370 PSI (651 GPM) con diámetro de 6 3/4″ hasta 4320 PSI (357 GPM) con diámetro de 5″.
- Sistemas Auxiliares: Bomba centrífuga de hierro fundido MP Pumps (200 GPM), tanques de aire/combustible Manchester de 60 galones (150 PSI), centrífuga precargadora MCM 250 Series (1800 GPM, 50 HP).
HHF-Series Triplex, Especificaciones de bomba de Perforación de efecto simple. |
| Tipo | Horizontal triplex, single acting piston pump | Potencia de entrada nominal | 746 Kw (1000HP) |
| Emboladas Nominal (velocidad) | 140 stroke/m (140SPM) | Camisa MáximaDiámetro x carrera | 170 x 254mm6.6929” x 10” |
| Tipo de engranaje | Herringbone gear | Relación de Transmisión | 4.207:1 |
| Lubricación | Forced + Splash | Tamaño de la tubería de succión | 12” flange (about 305mm) |
| Tamaño de la tubería de descarga | 130flange 35MPa SY/T5127-2002 5 1/8” flange 5000 psi | Diámetro del eje del piñón | 196.85mm7 3/4″ |
| Key | 50.8 x 50.8mm2” x 2” | Válvula | API6 # |
| Dimensiones | 4063 x 3167 x 1822mm160” x 124 5/8” x 71 3/4″ | Peso | 18790 Kg56990 lb |
| Diámetros | 6 3/4″ | 6 1/2″ | 6 1/4” | 6” | 5 1/2″ | 5” |
| Presión (PSI) | 2370 | 2558 | 2765 | 3000 | 3570 | 4320 |
| Desplazamiento (GPM) | 651 | 603 | 558 | 514 | 432 | 357 |
Funciones Principales
- Bombeo de Lodos de Alta Presión: Diseñada para manejar fluidos de perforación a presiones de hasta 4320 PSI y caudales ajustables según el diámetro de la camisa.
- Transmisión de Potencia Eficiente: Sistema de embrague neumático que permite acoplamiento / desacoplamiento rápido y seguro, ideal para arranques bajo carga.
- Control y Monitoreo Integrado: Panel de instrumentos con medición de presión de aceite, combustible, temperatura de agua, y velocidad del motor.
- Autonomía Operativa: Skid completo con tanques de combustible y aire incorporados, reduciendo la dependencia de suministros externos.
- Refrigeración y Lubricación Optimizadas: Sistema de enfriamiento con termostatos y bomba de agua centrífuga, más lubricación forzada para componentes críticos.
Beneficios Operativos
- Alta Confiabilidad y Durabilidad: Fabricación bajo estándares API y uso de componentes intercambiables internacionales, minimizando tiempos de mantenimiento y repuestos.
- Eficiencia Energética: Motor Caterpillar optimizado para consumo de combustible y emisiones controladas, aunque no certificado.
- Reducción de Tiempos de Instalación: Skid pre-ensamblado y probado, listo para conexión rápida en campo.
- Versatilidad Operativa: Rango amplio de presiones y caudales permite adaptarse a diferentes condiciones de perforación.
- Seguridad Mejorada: Sistemas de protección incluidos (corte manual, protección por baja presión de aceite, exceso de velocidad, temperatura elevada).
- Bajo Costo de Ciclo de Vida: Gracias a su diseño robusto, facilidad de mantenimiento y disponibilidad de repuestos.
Aplicaciones en la Industria
La bomba HHF-Series Triplex 1000 Skid está diseñada para aplicaciones exigentes en sectores donde el bombeo de fluidos a alta presión es crítico:
- Perforación Petrolera y Gasífera: Uso principal en plataformas onshore y offshore para la circulación de lodos de perforación.
- Minería: Bombeo de lodos y suspensiones abrasivas en procesos de extracción y tratamiento de minerales.
- Industria Pesada y Marina: Transferencia de fluidos densos en entornos industriales y sistemas de bombeo a bordo de embarcaciones.
- Construcción de Pozos y Sondeos: Aplicaciones en geotermia, water well drilling y proyectos de inyección de cemento.
- Operaciones de Servicio a Pozos: Para trabajos de workover, fracturación hidráulica y limpieza de pozos.
Esta bomba es ideal para contratistas, empresas de servicios petroleros y operadores que requieren equipos confiables, certificados y con soporte técnico global, capaces de operar en condiciones adversas y durante prolongados ciclos de trabajo.
Modalidades de Suministro
🔹 Renta
- Equipos inspeccionados y certificados
- Disponibilidad inmediata
- Mantenimiento incluido
- Envíos en tiempo récord a cualquier estado de México
🔹 Venta
- Equipos nuevos o reacondicionados
- Opciones con certificación y trazabilidad
- Acompañamiento técnico para instalación
- Configuraciones personalizadas (H2S, HPHT, dual choke, etc.)
Sectores que lo utilizan
- Operadores petroleros
- Compañías de perforación
- Contratistas de workover
- Servicios integrados
- Midstream y pozos de alta presión
