Descripción General

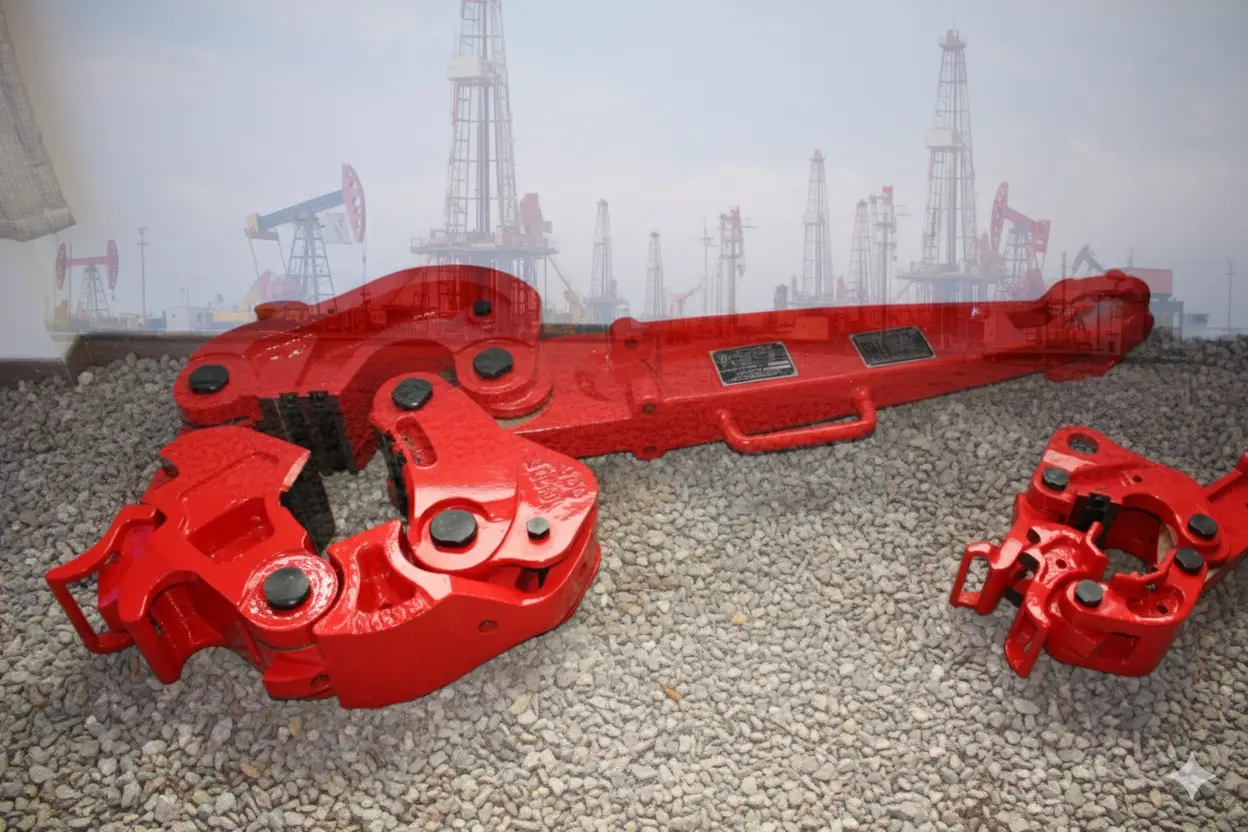

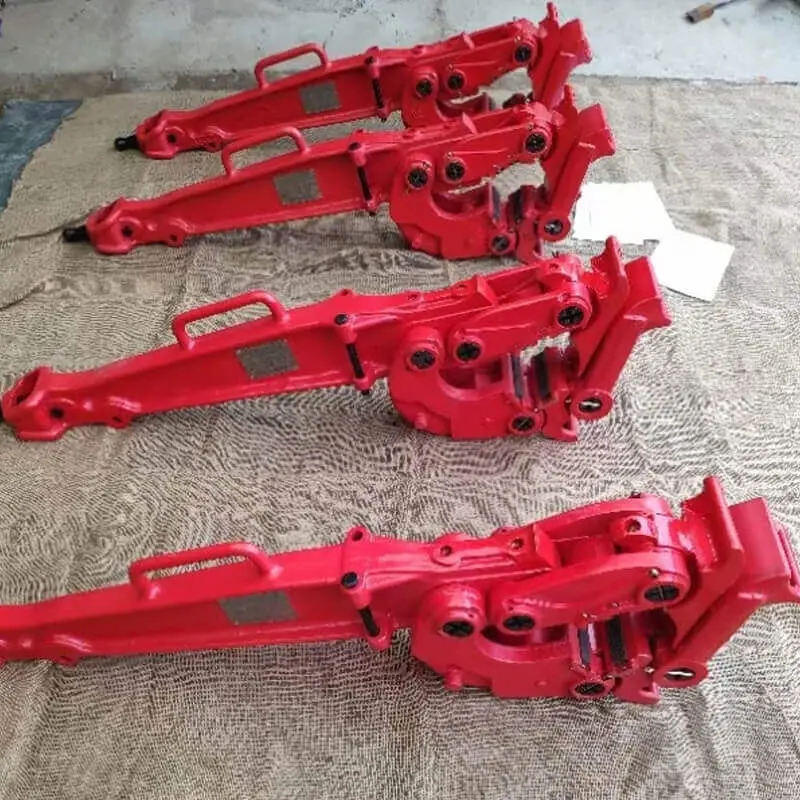

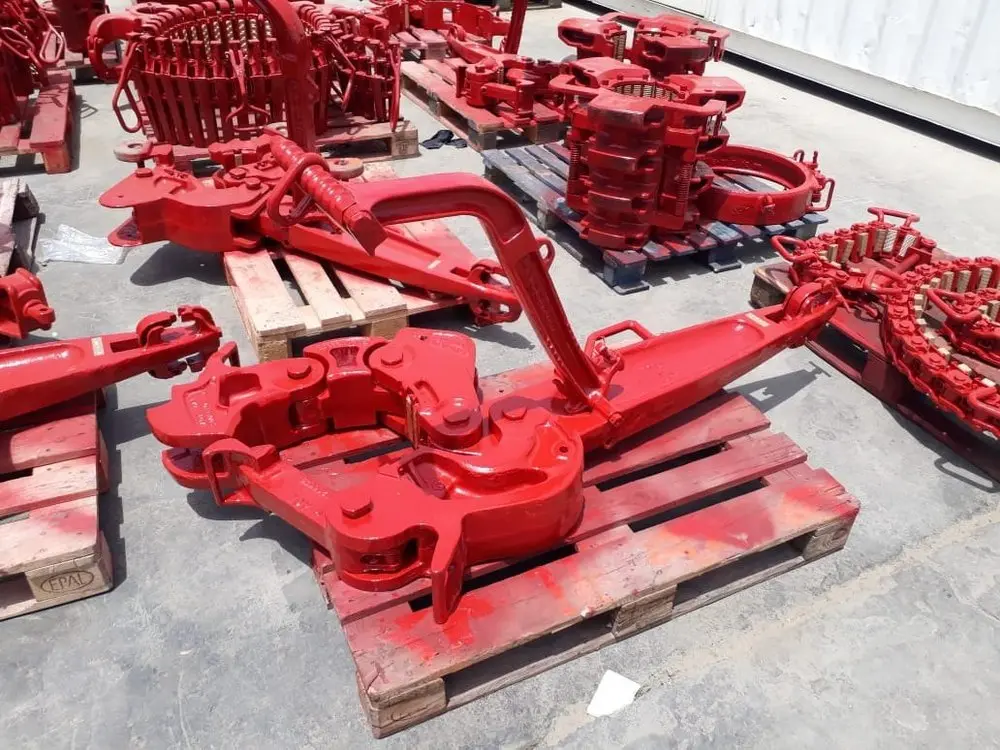

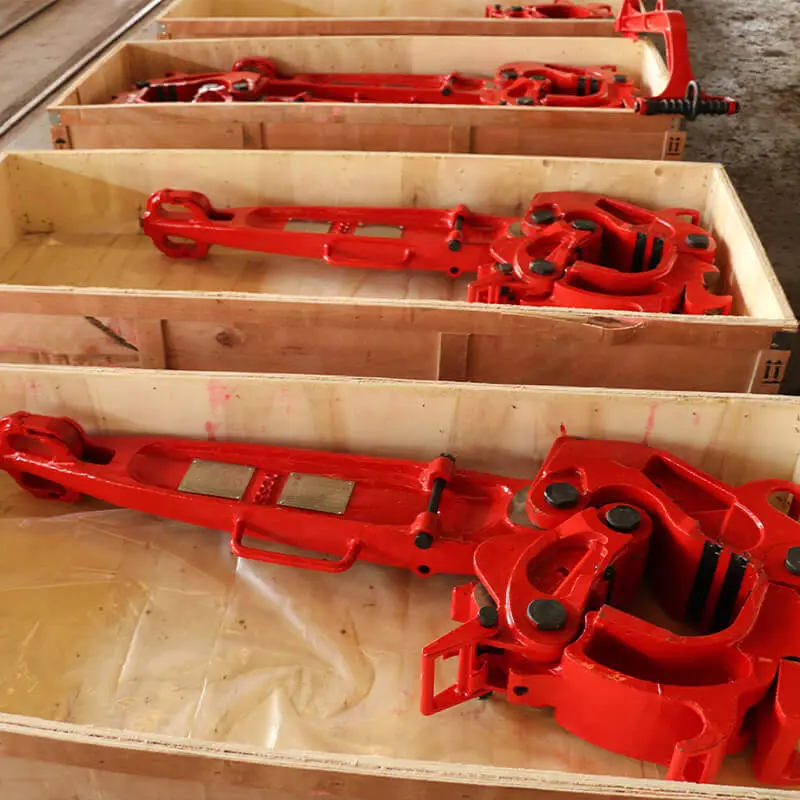

En GEOCOMMODITIES & DRILLING suministramos herramientas manuales de sujeción (Manual Tongs) de alta calidad para la industria petrolera y de perforación. Estas herramientas son esenciales para unir (Make Up) y separar (Break Out) conexiones roscadas en una amplia gama de productos tubulares, desde tubos de perforación (drill pipe) hasta tubos pesados (heavy weight) y collares de perforación (drill collars).

Nuestro catálogo ofrece soluciones escalables:
  • HT-35: Para aplicaciones de torque bajo a medio.
  • Equivalente AAX 36″ (HT55): Para torque y tamaño intermedio, certificado bajo API Spec 7K.
  • HT-65 / Equivalente AAX 48″: Para aplicaciones de alto torque y diámetros mayores.

Todas las herramientas están diseñadas con un sistema de mordazas intercambiables para maximizar la versatilidad y eficiencia en el campo, reduciendo el inventario de herramientas necesario.



Características Principales

  • Diseño Modular: Mordazas intercambiables permiten que una sola base (tong) maneje múltiples tamaños de tubería.
  • Alta Capacidad: Rango de torque desde aplicaciones medias (HT-35) hasta alto torque de 65,000 lbs-pie (HT-65/AAX).
  • Configuración Reversible: Ensamble simple para cambiar entre modo de unión y separación.
  • Robustez y Durabilidad: Fabricadas en acero de alta resistencia para soportar entornos operativos exigentes.
  • Certificación API (Modelo AAX): Los modelos AAX de Access Oil Tools están fabricados y certificados de acuerdo con API Specification 7K, garantizando los más altos estándares de calidad, inspección dimensional, funcional y pruebas de carga.
  • Compatibilidad: Opción de mordazas de bisagra para ampliar el rango de tamaños en ciertos modelos.

Especificaciones Técnicas

Modelo / Equivalente

Rango de Torque (Aprox.)Diámetros de Tubería

Longitud / Nota Clave

HT-35Medio (Especificar con fabricante)2 3/8″ – 5 1/2″ (Por confirmar)Herramienta compacta para trabajos ligeros.
HT-55 / Access AAX 36″Alto (Equivalente a 55,000 lbs-pie)Cubre un rango similar a HT-65 (por config.)Tong Base Assy con Palanca Corta (36″). Certificado API 7K.
HT-65 / Access AAX 48″0 – 65,000 lbs-pie3 1/2″ hasta 8 1/4″Tong Base Assy con Palanca Corta (48″). Máxima capacidad. Certificado API 7K.

Nota sobre configuraciones AAX: Las Tongs Tipo AAX utilizan una Tabla de Posición de Pasadores (Pin Position Chart) y mordazas específicas (Lug Jaw) para adaptarse a diferentes rangos de diámetro (ej: 4 1/2″ – 7″, 5 1/2″ – 8 1/4″).


Funciones Principales

  1. Apriete de Conexiones (Make Up): Aplicar torque controlado para unir tramos de tubería de perforación, casing o tubing de forma segura y estanca.
  2. Desatornillado de Conexiones (Break Out): Separar conexiones para desarmar la sarta de perforación o realizar mantenimiento.
  3. Manejo Versátil: Una sola herramienta puede adaptarse, mediante el cambio de mordazas y ajuste de pasadores, a una amplia gama de diámetros y tipos de conexión.
  4. Operación en Campo: Diseñadas para ser utilizadas con sistemas manuales asistidos por líneas de tubería (pull lines) o como parte de sistemas de torque más complejos.

Beneficios Operativos

  • Eficiencia en el Puesto de Trabajo: Reduce el tiempo de cambio entre tamaños de tubería, minimizando el tiempo de inactividad (rig downtime).
  • Seguridad Mejorada: Diseño robusto y probado que reduce el riesgo de fallas y accidentes durante las operaciones de torque.
  • Reducción de CAPEX: Un solo cuerpo de tong (especialmente los modelos HT-65/AAX) reemplaza la necesidad de múltiples herramientas especializadas, optimizando la inversión.
  • Confiabilidad Certificada: Los modelos AAX, con certificación API 7K, garantizan que el equipo ha pasado rigurosas inspecciones dimensionales, funcionales, no destructivas (NDE) y pruebas de carga, asegurando su integridad.
  • Mayor Vida Útil: Construcción de alta calidad que resiste el desgaste en condiciones de trabajo extremas, ofreciendo un mejor retorno de inversión a largo plazo.

Aplicaciones en la Industria



Estas herramientas son fundamentales en múltiples escenarios de la industria energética:

  • Perforación de Pozos (Drilling Rigs): Para armar y desarmar la sarta de perforación (drill string).
  • Operaciones de Workover y Rehabilitación: En unidades de workover para manejar tubing y herramientas de fondo.
  • Completación de Pozos (Well Completion): Durante la instalación de tuberías de producción (tubing) y equipos de fondo.
  • Servicios de Tubería (Pipe Handling): En talleres y patios de tubería para mantenimiento y preparación de cuerdas.
  • Industria Geotérmica y Perforación Direccional: Donde se requieren herramientas confiables para manejo de tubería en diversas condiciones.

Para conocer más sobre estándares y mejores prácticas en la industria, visite: American Petroleum Institute (API) | International Association of Drilling Contractors (IADC).

Modalidades de Suministro

🔹 Renta

  • Equipos inspeccionados y certificados.
  • Disponibilidad inmediata.
  • Mantenimiento incluido.

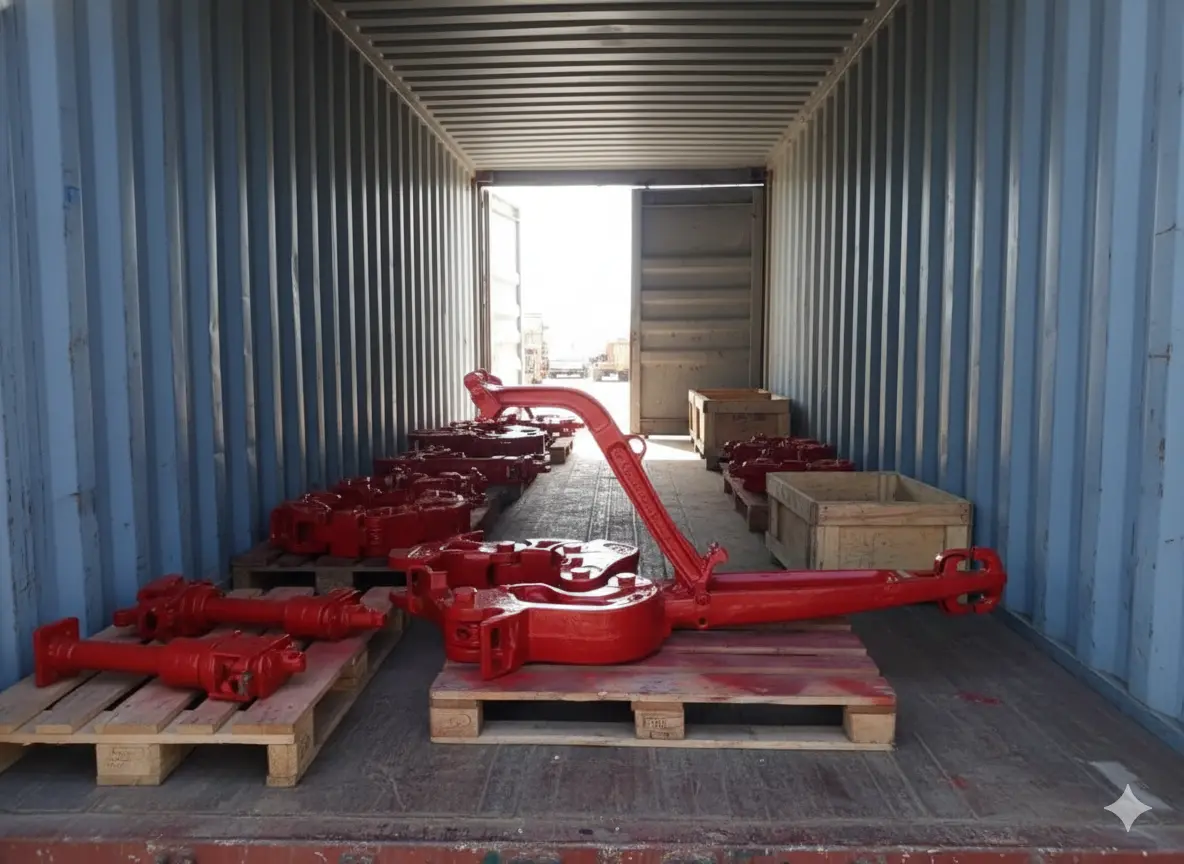

  • Envíos en tiempo récord a cualquier estado de México.

🔹 Venta

  • Equipos nuevos o reacondicionados.
  • Opciones con certificación y trazabilidad.
  • Acompañamiento técnico para instalación.
  • Configuraciones personalizadas (H2S, HPHT, dual choke, etc.).

Sectores que lo utilizan

  • Operadores petroleros.
  • Compañías de perforación.
  • Contratistas de workover.
  • Servicios integrados.
  • Midstream y pozos de alta presión.
