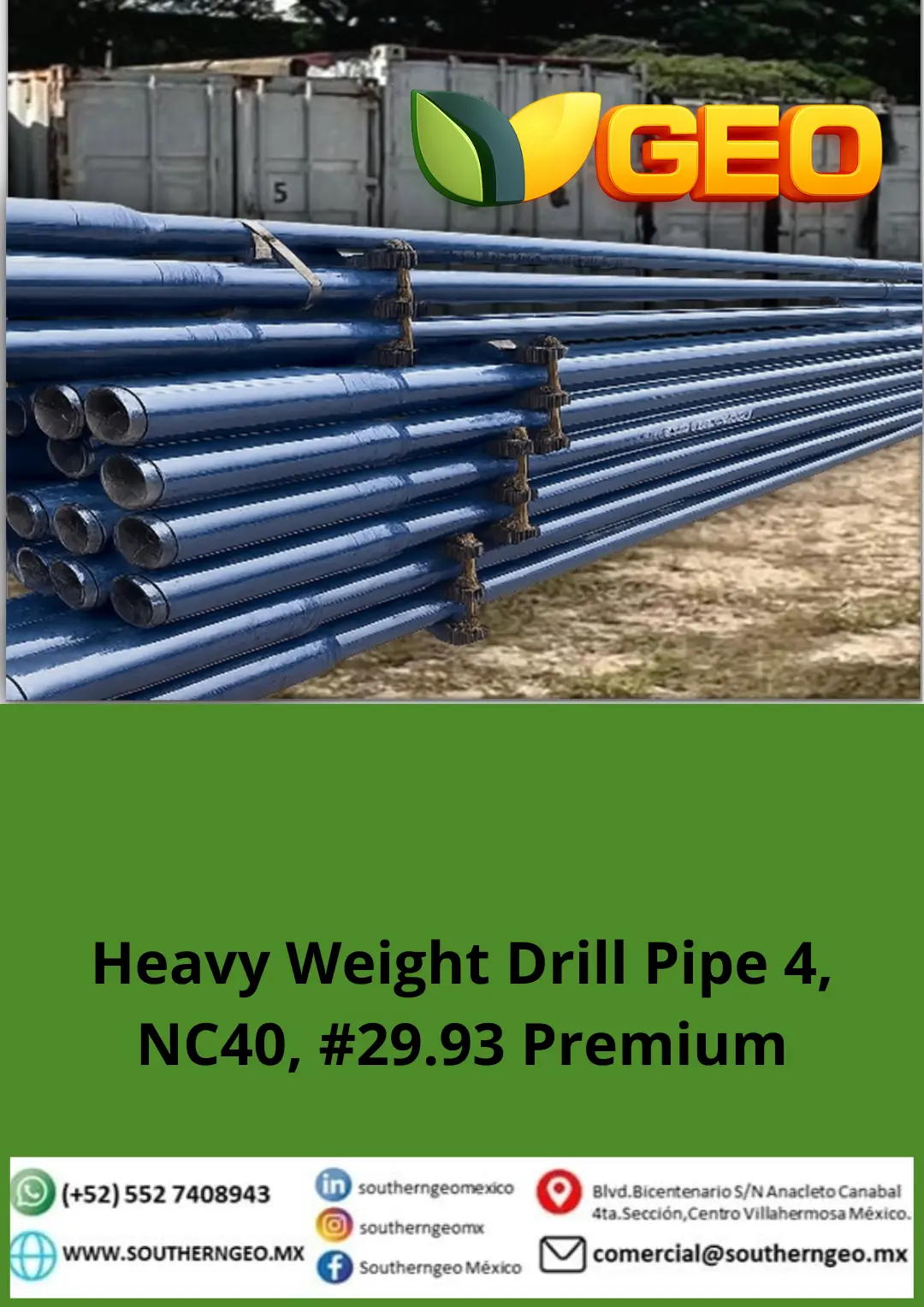

Heavy Weight Drill Pipe 4, NC40 #29.93, Premium

Heavy Weight Drill Pipe 4, NC40 #29.93, Premium

Descripción General

El Heavy Weight Drill Pipe (HWDP) de 4″ es un componente crítico dentro d  e los sistemas de perforación, diseñado para ofrecer un equilibrio óptimo entre rigidez, resistencia mecánica y peso controlado. Este tubo de perforación de pared gruesa, fabricado bajo normas de calidad estrictas y materiales de alta resistencia, cumple con los requerimientos técnicos para operaciones de perforación direccional, horizontal y vertical en ambientes exigentes. Su diseño incluye una zona central de mayor diámetro (upset) que mejora la resistencia a la fatiga y reduce el desgaste, proporcionando una transición eficiente entre los drill pipes convencionales y los drill collars. El HWDP 4″ es una solución confiable para mantener el peso sobre la broca y mejorar la estabilidad de la sarta de perforación.

Características Principales

  • Diámetro exterior (O.D.): 4 pulgadas
  • Espesor de pared: 23/32 pulgadas
  • Material del tubo: AISI 1340 Modificado, Grado 55 KSI
  • Conexión de herramienta (Tool Joint): NC40, fabricado en AISI 4145 H Mod, Grado 110 KSI
  • Longitud total del conjunto: 0 pies
  • Peso aproximado: 917 libras
  • Peso ajustado: 93 lbs/ft
  • Acabado y relieve: Incluye API Boreback en la caja y API Relief Groove en el macho

Especificaciones Técnicas

  • Propiedades del Tubo:
    • Área transversal: 7.409 in²
    • Módulo de sección: 5.22 in³
    • Resistencia a la tracción: 408,000 lbs
    • Resistencia a la torsión: 27,600 ft-lbs
    • Relación torsional TI/Pipe: 0.92
    • Presión de colapso: 16,200 psi
    • Presión interna: 19,800 psi
     Datos de Fluido:
    • Desplazamiento abierto: 0.46 galones EE.UU./ft
    • Desplazamiento cerrado: 0.73 galones EE.UU./ft
    • Capacidad: 0.27 galones EE.UU./ft
    Propiedades del Tool Joint:
    • Resistencia a la tracción: 768,000 lbs
    • Resistencia a la torsión: 25,400 ft-lbs
    • Torque de apriete:
      • Máximo: 15,100 ft-lbs
      • Recomendado: 14,400 ft-lbs
      • Mínimo: 13,700 ft-lbs
    • Diámetro de equilibrio (Balance OD): 5.202 pulgadas
    • Relación de resistencia a la flexión (Bending Strength Ratio): 2.33

Funciones Principales

  1. Transmisión de torque y peso: Transfiere eficientemente la energía rotacional y el peso necesario a la broca de perforación.
  2. Estabilización de la sarta: Reduce las vibraciones y oscilaciones durante la perforación, mejorando la precisión y durabilidad del equipo.
  3. Prevención de fatiga: Su diseño con zona central reforzada (central upset) minimiza los puntos de tensión y prolonga la vida útil.
  4. Control de curvas en perforación direccional: Facilita el manejo de trayectorias complejas gracias a su rigidez y resistencia a la flexión.

Beneficios Operativos

  • Mayor vida útil: Materiales de alta resistencia y diseño optimizado reducen el desgaste y la necesidad de mantenimiento frecuente.
  • Seguridad mejorada: Altos valores de resistencia a la tracción, torsión y presión minimizan riesgos de falla en condiciones críticas.
  • Eficiencia en la perforación: La relación de peso controlado (29.93 lbs/ft) permite una transición suave entre secciones ligeras y pesadas de la sarta.
  • Compatibilidad estándar: Conexión NC40 y características API garantizan intercambiabilidad y facilidad de integración en equipos existentes.
  • Reducción de tiempos de operación: Menor frecuencia de cambios y mayor confiabilidad en perforaciones prolongadas.

Aplicaciones en la Industria

El Heavy Weight Drill Pipe de 4″ es ampliamente utilizado en:
  • Perforación direccional y horizontal: Ideal para operaciones que requieren precisión en la trayectoria y estabilidad en curvas cerradas.
  • Perforación en aguas profundas y offshore: Su resistencia a altas presiones y ambientes corrosivos lo hace adecuado para entornos marinos.
  • Yacimientos no convencionales: Aplicado en formaciones de shale, arenas compactas y otros reservorios complejos donde se requiere un alto rendimiento mecánico.
  • Perforación geotérmica y minería: Utilizado en operaciones que demandan equipos con alta resistencia térmica y estructural.
  • Reemplazo de drill collars en zonas restringidas: Donde el espacio es limitado, pero se necesita peso adicional sobre la broca.

Modalidades de Suministro

🔹 Renta

  • Equipos inspeccionados y certificados
  • Disponibilidad inmediata
  • Mantenimiento incluido
  • Envíos en tiempo récord a cualquier estado de México

🔹 Venta

  • Equipos nuevos o reacondicionados
  • Opciones con certificación y trazabilidad
  • Acompañamiento técnico para instalación
  • Configuraciones personalizadas (H2S, HPHT, dual choke, etc.)


Sectores que lo utilizan

  • Operadores petroleros
  • Compañías de perforación
  • Contratistas de workover
  • Servicios integrados
  • Midstream y pozos de alta presión
