| SISTEMA | CARACTERISTICAS | FUNCIONES |
| Líneas de Alta | • Accesorios y líneas suministradas que conectan el árbol de estrangulación o control con el separador Gas-Lodo primario y el separador Gas-Lodo secundario. | • Transferir la mezcla de luidos provenientes del control del pozo a través del separador primario y/o secundario. |

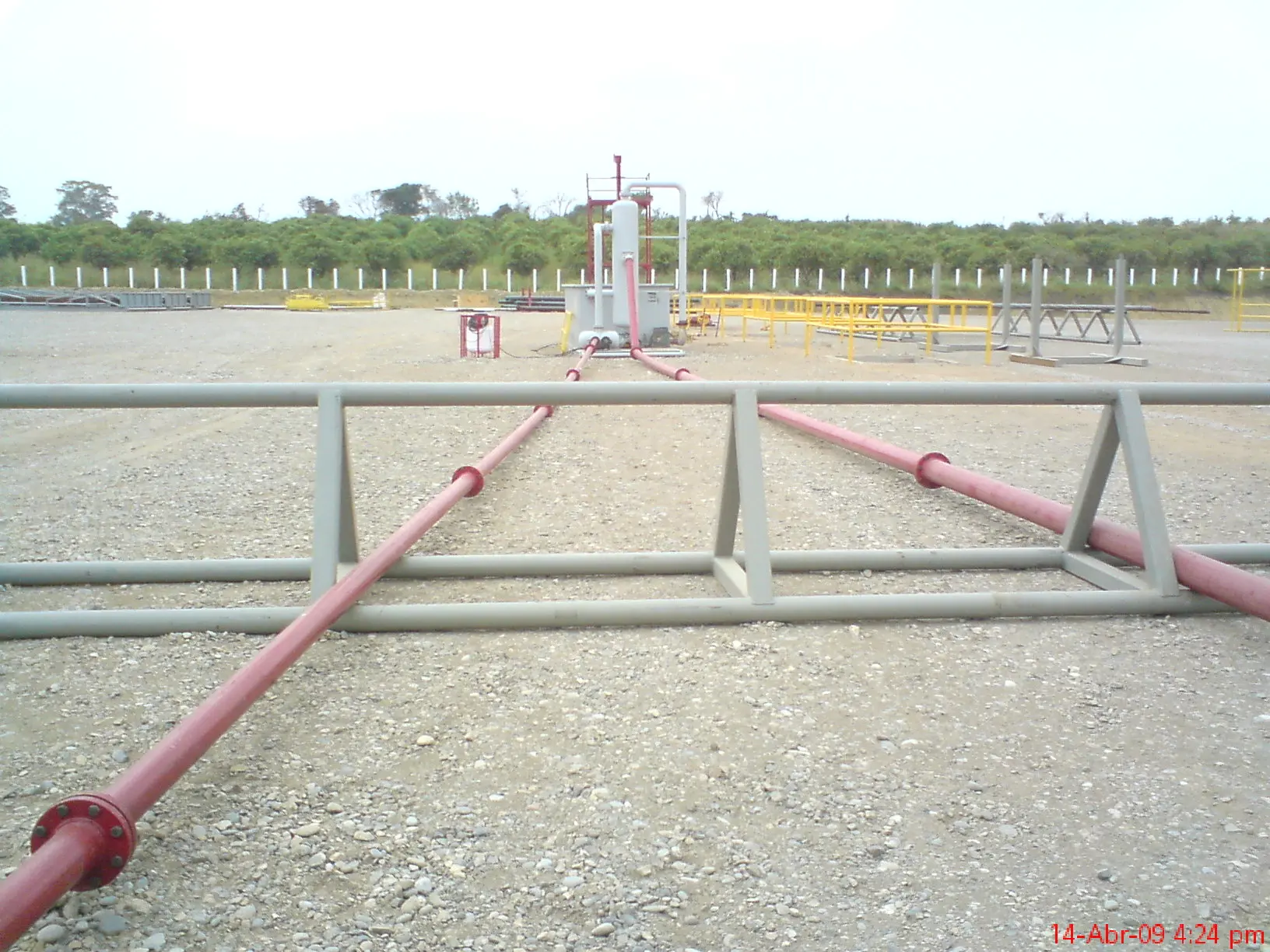

| Líneas de InterconexiónSistema de Quema | • Tubería de acero al carbón sin costura.• Cedula 040. | • Transferir el gas liberador en el separador primario y/o secundario al sistema de flama o quemador. |
| Líneas de Transferencia de Fluidos recuperados | • Tubería de acero al carbón sin costura.• Cedula 030 | • Transferir los fluidos recuperador en la presa ecológica. |
| Interconexión líneas de sistema de gas a quema. | • Junta Espiro metálica Tipo CGI Raiflex RSI, DN 150 temperatura 400° C. alta resistencia a vapores, aceites, solventes y aguas. | • Uniones de tubería de 6” para transporte de gas y líquidos. |
| Anclaje de líneas | • Ancla tipo clavo de 1 ½” 1.20 mts. De longitud, con placas de anclaje de 3/8” | • Anclaje de tubería de 6” espaciada cada 10 metros. |
| Válvulas “Check” o “contra flujo” | • Válvulas Check ubicadas una en la entrada del separador secundario y otra a la entrada del quemador.• Especificaciones 6” 150 SC RF | • Evita el retorno de fluido desde el quemador hacia el separador secundario y desde este hacia el primario. |

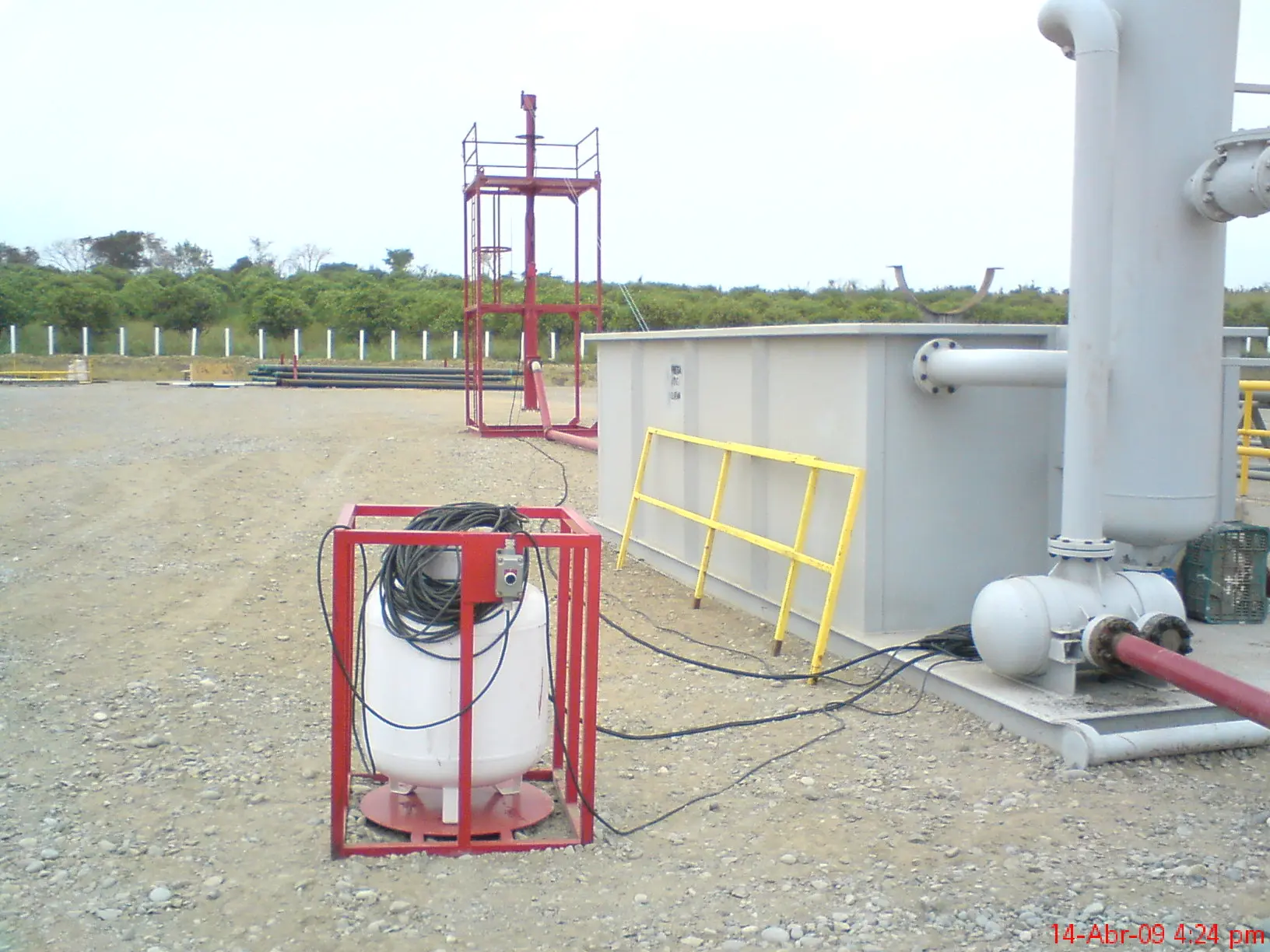

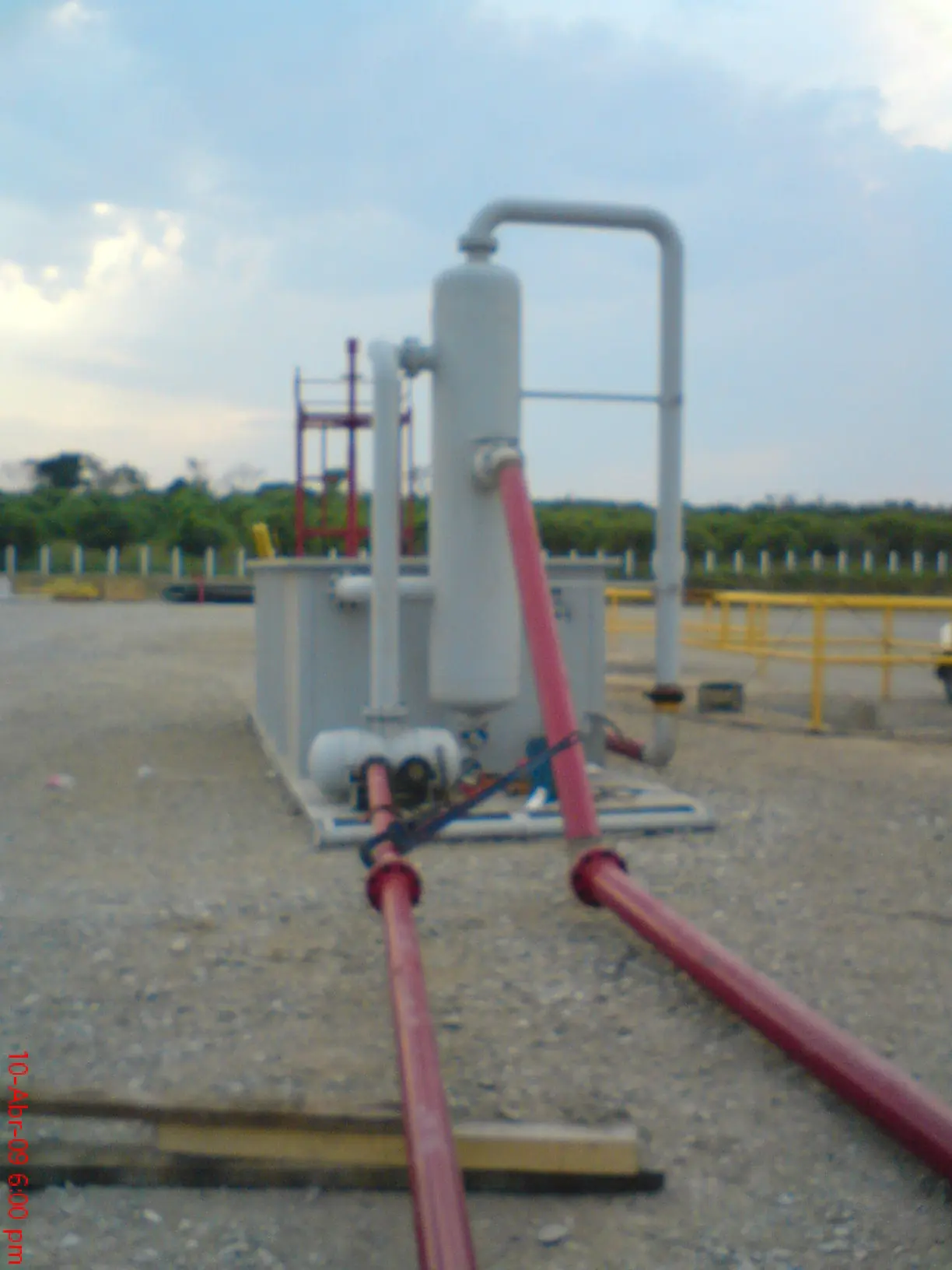

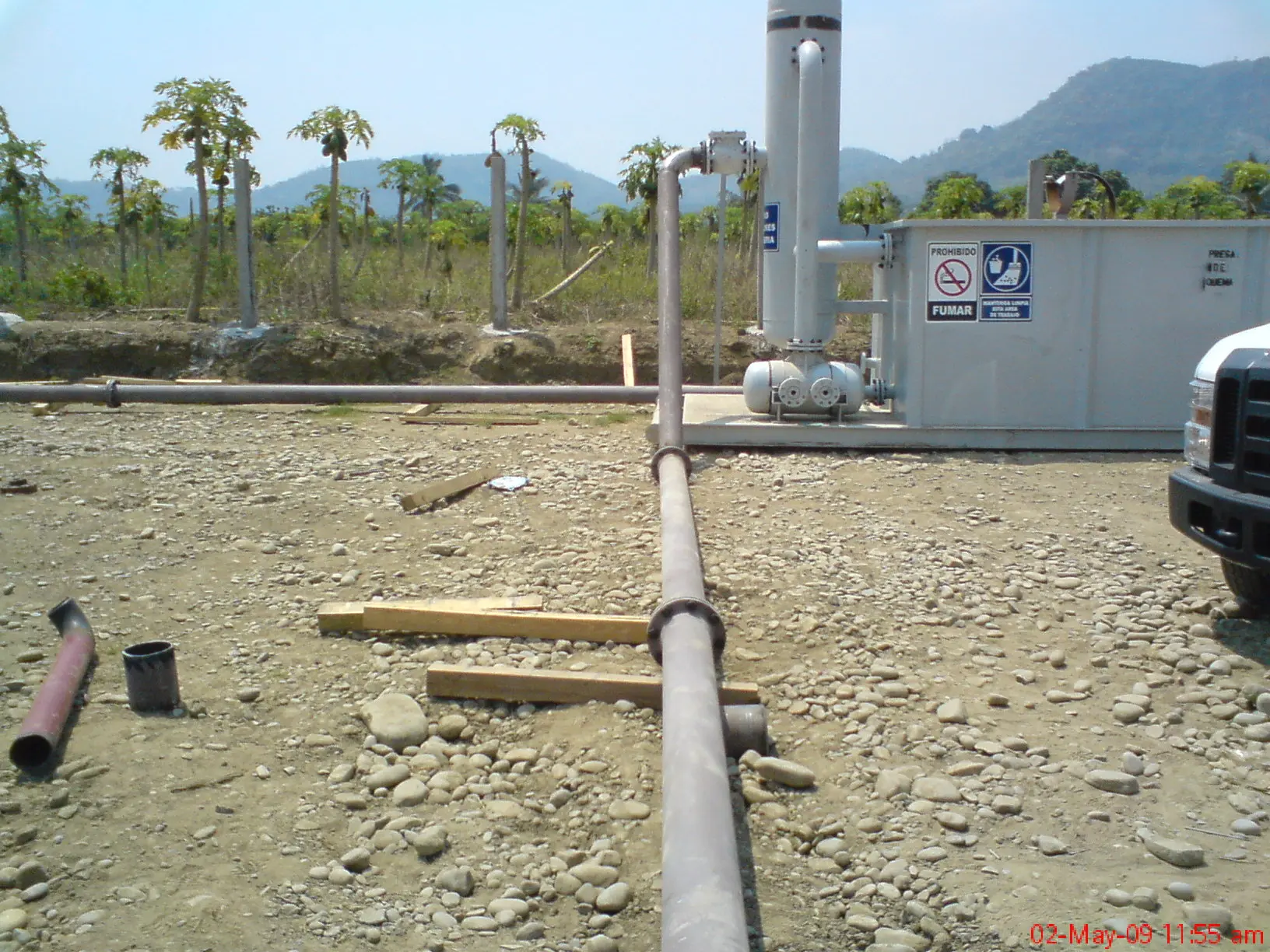

| Presa ecológica y separador Gas-Lodo Secundario | • Presa ecológica con capacidad de 17.25 m3.• Separador Gas-Lodo secundario.• Bomba electro centrifuga 3x2x13 con motor de 15 HP como transferencia de los líquidos recuperados. | • Recepción de flujo de gas y líquidos remanentes provenientes del separador primario y/o árbol de control donde se realiza una separación final antes de enviar el gas al quemador. |

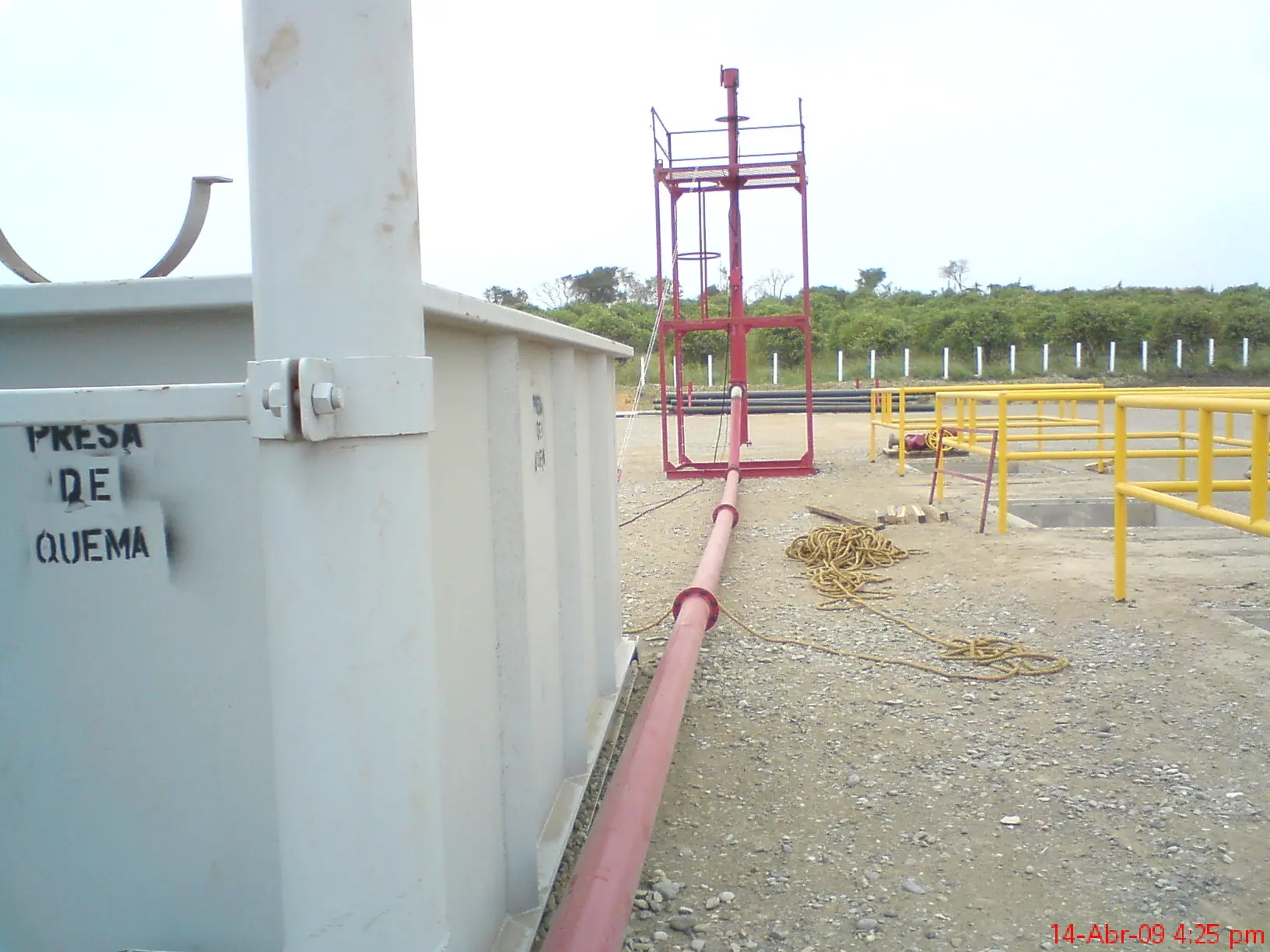

| Quemador | • Quemador ecológico vertical.• Capacidad 10mm pie3/día | • Sistema para quema del gas provenientes del control y/o pruebas de pozo. |
