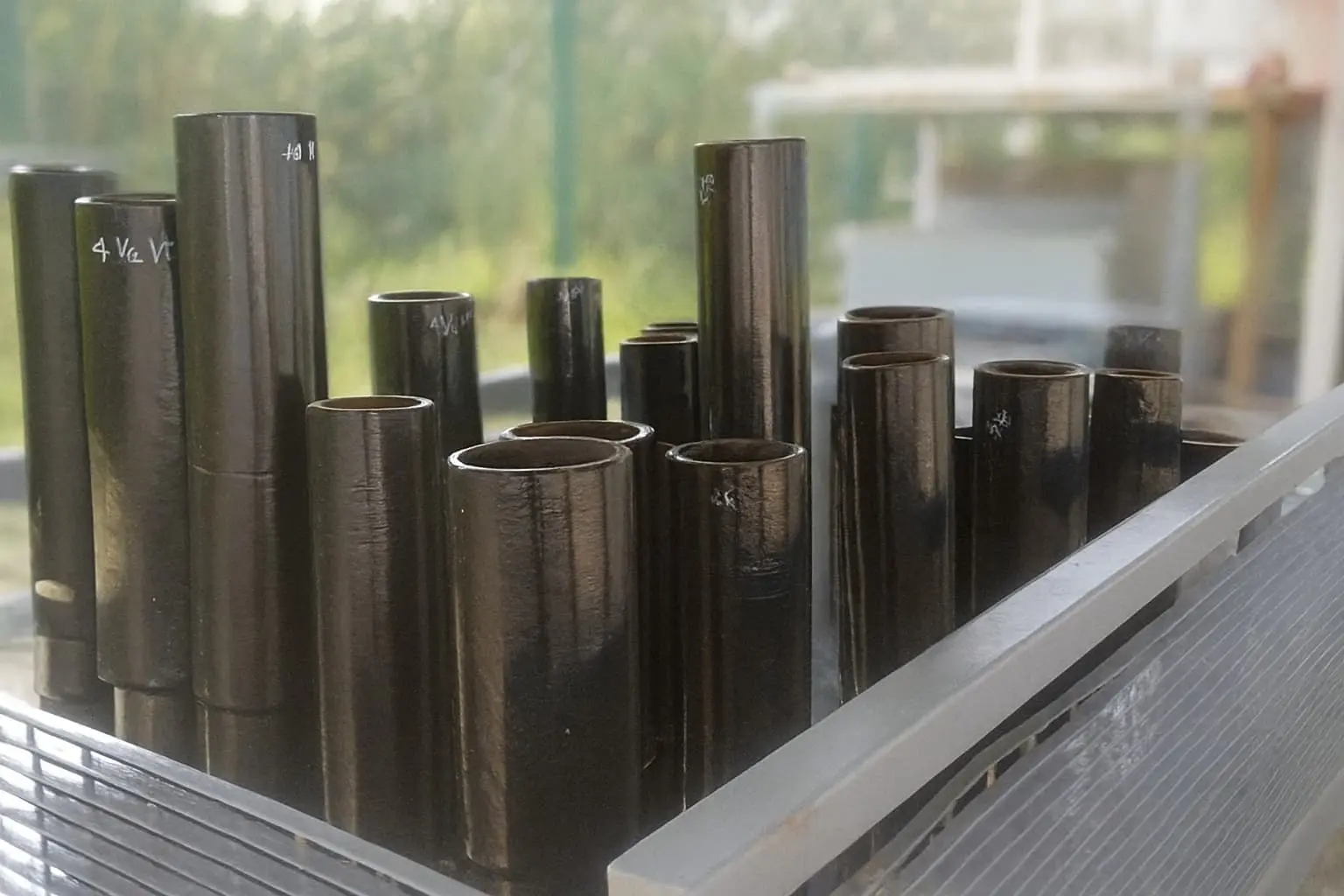

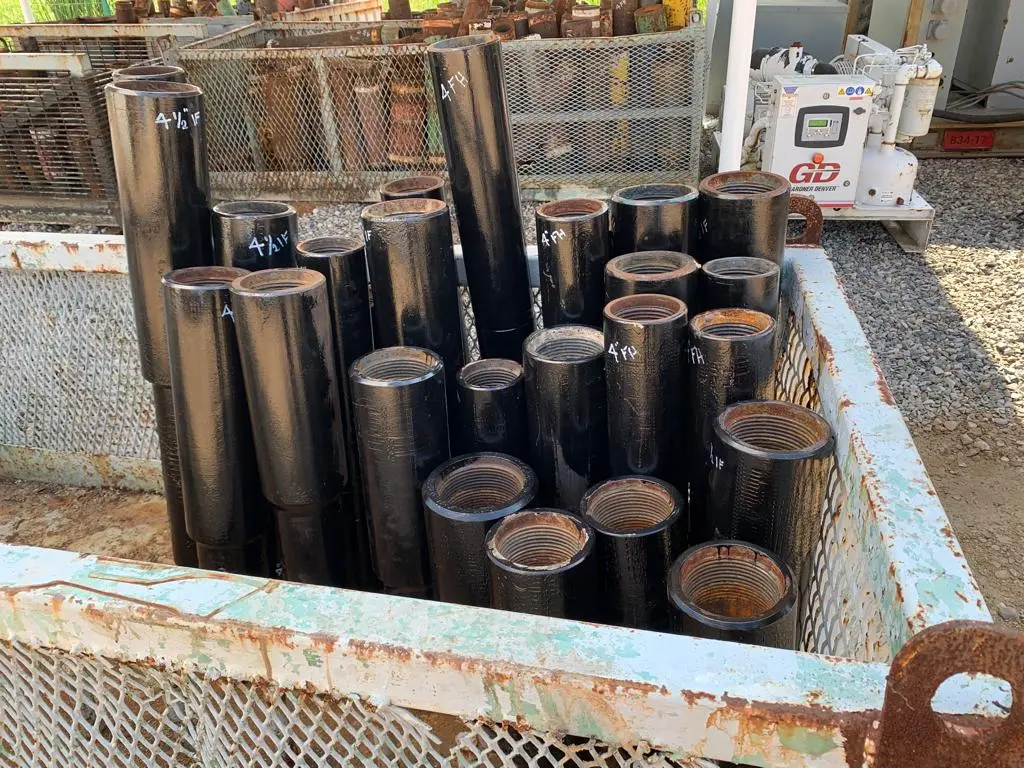

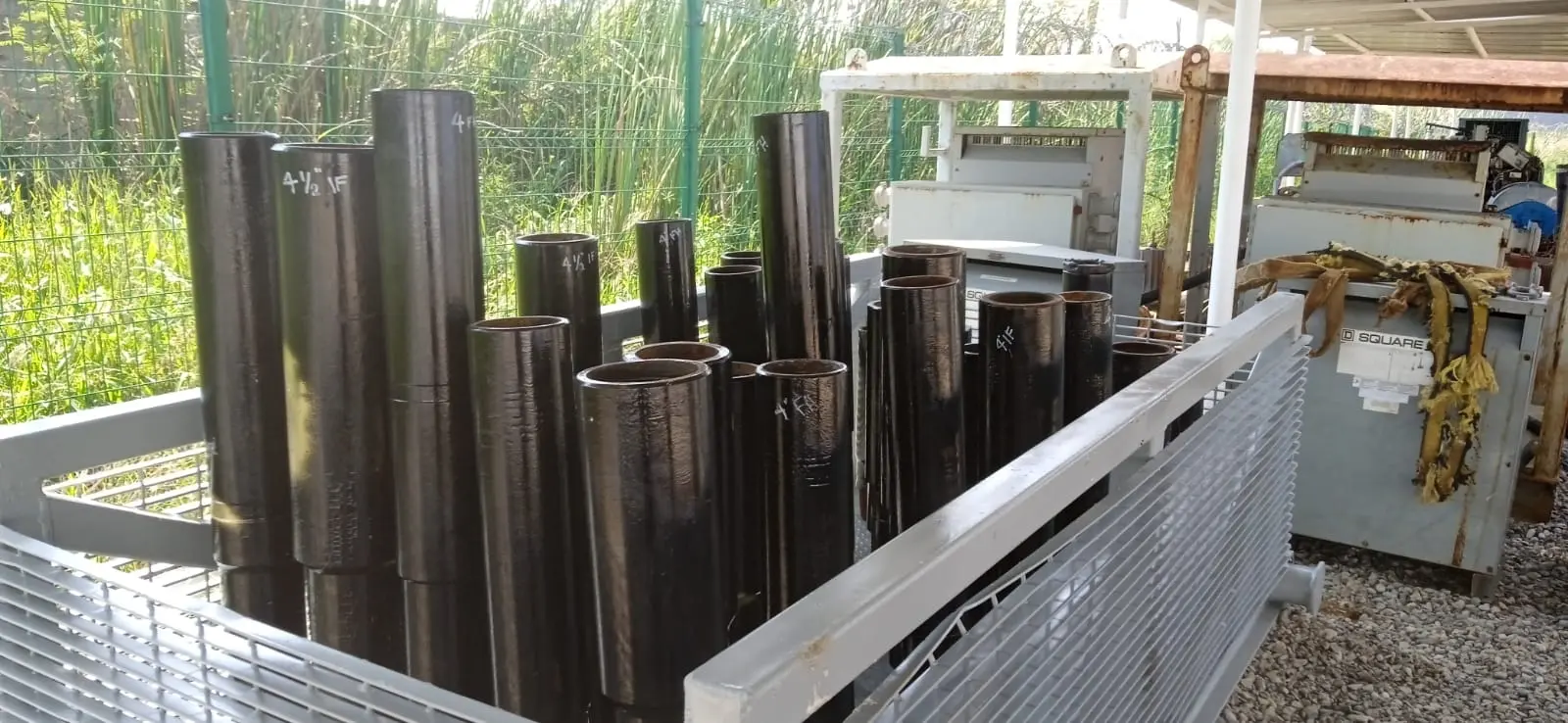

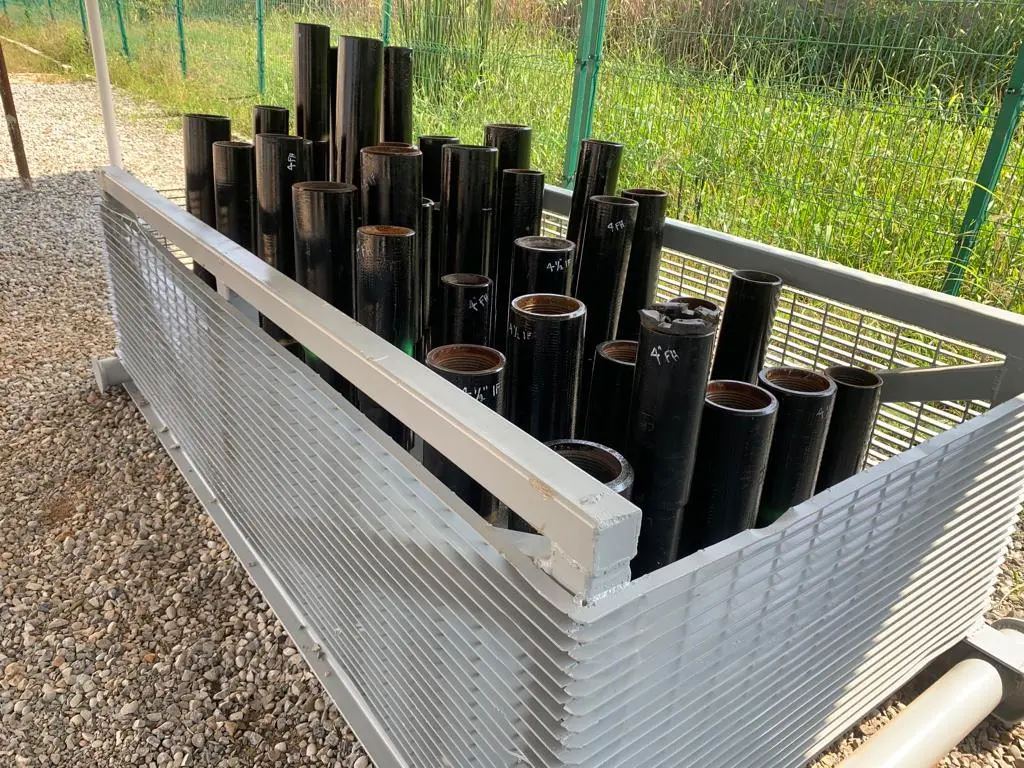

El CrossOver es un sub o adaptador de conexión tubular fundamental en operaciones de perforación y terminación de pozos. Fabricado bajo los más altos estándares de calidad, como los reflejados en los inventarios de herramientas especializadas, permite la unión segura y eficiente entre componentes de la sarta con roscas o diámetros incompatibles. Su diseño robusto garantiza la integridad bajo cargas extremas de tensión, torsión y presión interna.
| Parámetro | Especificación |
| Diámetros Comunes | De 2 7/8″ a 13 3/8″ y mayores. |
| Tipos de Roscas | IF (Integral Flush), REG (Regular), FH (Full Hole), entre otras. |
| Longitud | Variable, desde 0.2 metros para adaptadores cortos hasta más de 1.5 metros para subs de elevación. |
| Grado de Acero | API Grado E, S-135, o equivalentes de alta resistencia. |
| Presión de Trabajo | Depende del tamaño y grado, comúnmente desde 5,000 hasta 15,000+ PSI. |
| Acabado Superficial | Generalmente fosfatizado o revestido para protección contra la corrosión. |
| Tipo de Herramienta | Función Principal | Conexiones Típicas (PIN x BOX) | Longitud Promedio | Cantidad Aprox. en Inventario |

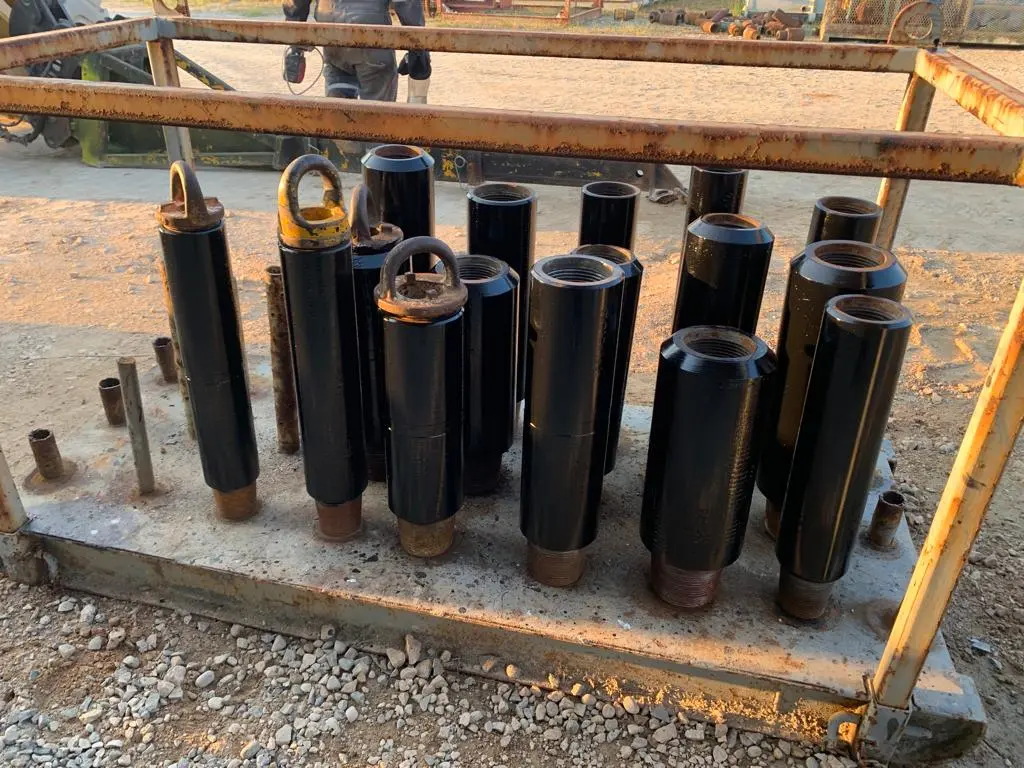

| Lifting Sub | Elevación y conexión de tubería. | 3 1/2″ IF, 4″ IF, 4 1/2″ IF | 0.84 – 0.93 m | 34 |
| Drillable Lifting Sub | Elevación con posibilidad de perforación posterior. | 4″ FH x 4″ FH, 4″ IF x 4″ FH, 6 5/8″ REG x 4″ FH | 0.94 – 1.68 m | 50 |
| Crossover Double Box | Adaptador con conexión BOX en ambos extremos para cambio de diámetro/tipo. | 4″ IF x 6 5/8″ REG, 3 1/2″ IF x 3 1/2″ REG, 4 1/2″ REG x 4″ IF | 0.66 – 1.24 m | ~100 |
| Crossover Pin | Adaptador con conexión PIN en un extremo y BOX en el otro. | 6 5/8″ REG x 4″ IF, 4″ IF x 3 1/2″ IF, 4″ FH x 4 1/2″ IF | 0.37 – 1.89 m | ~150 |
| Crossover Pin*Pin Sub | Adaptador especializado con conexión PIN en ambos extremos. | 4″ FH x 4 1/2″ IF, 2 7/8″ IF x 4 1/2″ IF | 0.13 – 0.61 m | ~50 |
| Casing Circulating Drilling Crossover Sub | Adaptador para circulación en tubería de revestimiento y perforación. | 7″ x 4″ FH, 9 5/8″ x 4″ FH, 13 3/8″ x 4 1/2″ IF | 0.26 – 0.73 m | 68 |
| Conjunto de Válvulas y Subs de Seguridad | Control de flujo, seguridad y prevención de reventones. | 4 1/2″ IF, 4″ FH, 6 5/8″ REG, Fig. 1502 | 0.18 – 0.84 m | ~50 (varios tipos) |
